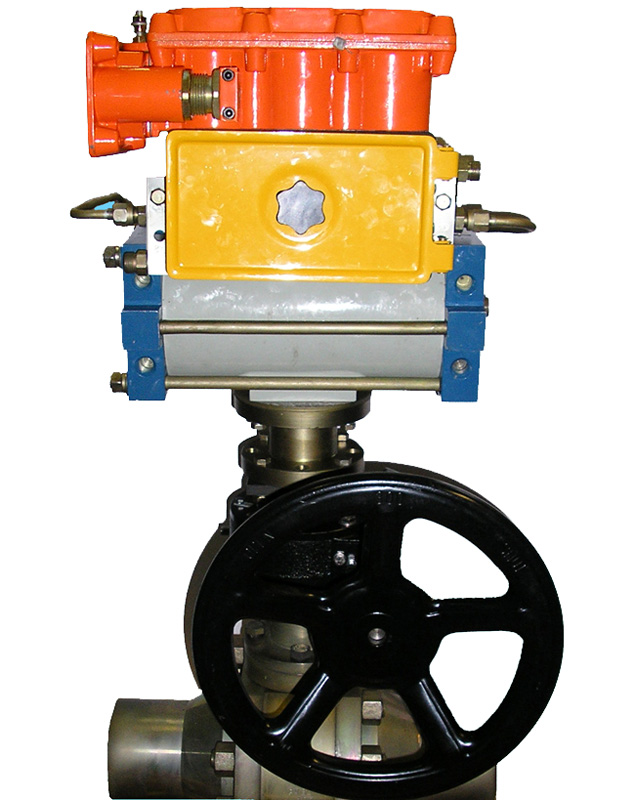

Привод пневматический для крана ППК-1 Привод пневматический для крана ППК-1 предназначен для дистанционного или местного (ручного) управления поворотом двухпозиционных запорных органов, в частности поворотных шаровых кранов Ду 80 мм, 100 мм, и 150 мм Ру 8 МПа (80  кгс/ см2).



Применение:

Сфера и отрасль применения привода -  магистральные газопроводы, компрессорные станции, пункты сбора и подготовки газа и технологические линии газоперерабатывающих заводов, оснащение технологических процессов  в химической, нефтеперерабатывающей и других отраслях промышленности.

Климатические условия:

  • – температура от минус 40° С до плюс 50° С;
  • – относительная влажность 100% при температуре 20° С.

Технические характеристики:

  • Рабочая среда – неагрессивный природный газ или сжатый воздух, очищенные и осушенные.
  • Давление рабочей среды, МПа (кгс/см2):

– минимальное 0,25 (2,50);

– максимальное 1 (10).

  • Угол поворота выходного вала привода – 90° ± 5°.
  • Давление страгивания ненагруженного привода, МПа (кгс/см2) – не более 0,1 (1,0).
  • Крутящий момент на выходном валу приводов, Нм (кГм):

250 (25) при давлении 0,45 МПа (4,50 кгс/см2);

300 (30) при давлении 0,55 МПа (5,50 кгс/см2).

  • Время полного поворота выходного вала ненагруженного привода при давлении рабочей среды 0,6 МПа (6,0 кгс/см2), с – не более 5.
  • Количество циклов поворотов (средний ресурс) – не менее 410 3.
  • Рабочее положение в пространстве – вертикально ориентированным выходным валом привода.
  • Полный средний срок службы – не менее 10 лет.
  • Привод снабжен дополнительным устройством:

Взрывозащищенным электропневматическим блоком управления БУК с входным сигналом:

дистанционный электрический постоянного тока: 24 В,  или 100 В, или 220 В;

– местный (ручной), усилием не более 60 Н (6 кгс).

  • Масса – не более 35 кг.
  • Привод может снабжаться ручным дублером.

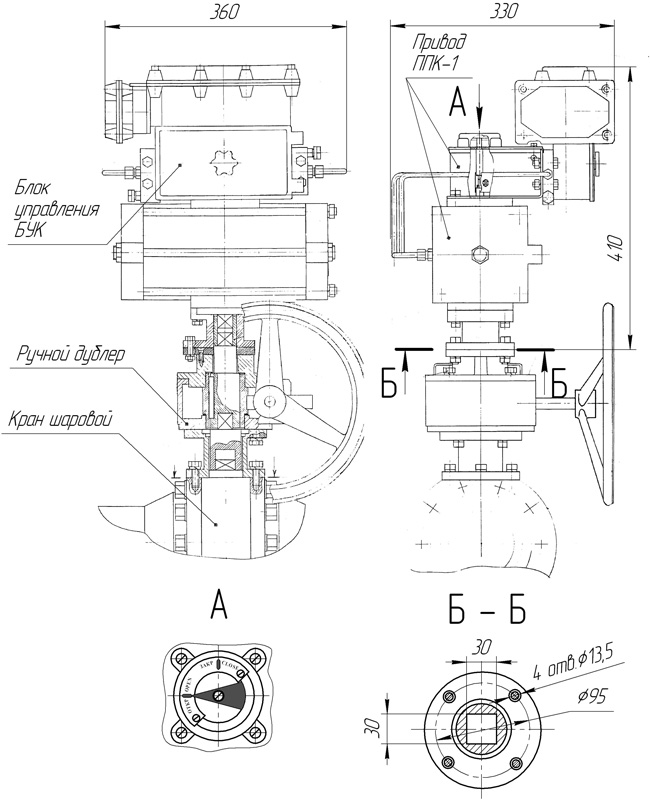

Привод пневматический  для  крана  типа  ППК-1 (с дополнительными устройствами: блоком управления БУК и ручным дублером) с габаритными и присоединительными размерами.
