Пневмоцилиндры поршневые ПЦ двустороннего действия с односторонним штоком предназначены для управления запорной арматурой.

Применение:

Автоматические системы управления технологическими процессами в сахарной, нефтехимической и других отраслях промышленности.

Климатические условия: температура от минус 10 до плюс 60° C, относительная влажность 95% при температуре 35° С (исполнение С3 по ГОСТ 12997-84).

Технические характеристики:

  • Рабочая среда – сжатый воздух.
  • Давление рабочей среды, - не более 1 МПа (10 кгс/см2).
  • Диаметр цилиндра, мм – 100 и 125.
  • Ход поршня, мм: 160, 200 и 320.
  • Статическое усилие на штоке при давлении рабочей среды 1 МПа (10 кгс/см2) для цилиндров с диаметром:

- 100 мм:      толкающее –   6750 Н, тянущее – 6350 Н;

- 125 мм:      толкающее – 10600 Н, тянущее – 9900 Н.

При управлении пневмоцилиндра от устройств с пневматическим дискретным сигналом «0» или «1» по ГОСТ 26.015-81, рекомендуется применить распределитель пневматический РП-1, разработанный ОА НПО «Теплоавтомат».

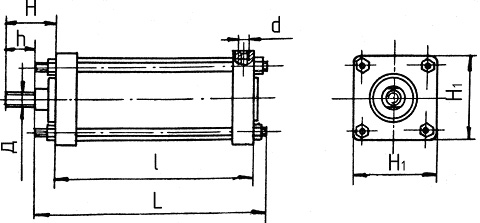

Пневмоцилиндр поршневой ПЦ с габаритными и присоединительными размерами:

Пневмоцилиндр поршневой ПЦ



Типоразмер

Ход поршня, мм

d, мм (отверстие для подвода рабочей среды)

l, мм

L, мм

Д, мм

Н, мм

h, мм

H1, мм

Масса, кг

Диаметр цилиндра 100 мм

ПЦ-100/160-01



ПЦ-100/160-02

160

М16х1,5

283

325

М20х1,5

63

40

115

8,5

К 1/8”

ПЦ-100/200-01



ПЦ-100/120-02

200

М16х1,5

323

365

9,5

К 1/8”

ПЦ-100/320-01



ПЦ-100/320-02

320

М16х1,5

443

485

12,1

К 1/8”

Диаметр цилиндра 125 мм

ПЦ-125/160-01



ПЦ-125/160-02

160

М18х1,5

293

345

М27х2

79

50

140

12,5

К 1/8”

ПЦ-125/200-01



ПЦ-125/200-02

200

М18х1,5

333

385

140

К 1/8”

ПЦ-125/320-01



ПЦ-125/320-02

320

М18х1,5

453

505

18,5

К 1/8”

Примечание – способы крепления: на переднем фланце, на лапах, на проушине. Габаритные и присоединительные размеры, а также масса пневмоцилиндров с элементами крепления привязаны в эксплуатационной документации.
