Реле типу Р призначені для контролю надлишкового тиску, вакуумметричного тиску, вакуумметричного й надлишкового тисків, перепаду тиску повітря або газу і забезпечують видачу електричного сигналу при досягненні контрольованим параметром (тиску або різниці тисків) заданого значення.





Кліматичні умови

Температура від -30 до + 55 ° С, відносна вологість 98% при температурі 35 ° С (виконання С4 по ГОСТ 12997-84, що відповідає виконанню УХЛ категорії 2 по ГОСТ 15150-69). Умови, відповідні маркування IP42 по ГОСТ 14254-96.

Технічні характеристики

  • Контрольована середовище: повітря або гази, неагресивні щодо сталей, алюмінієвих сплавів і мастилостійких гум.
  • Температура контрольованого середовища в місці установки реле: від -10 до + 50 ° С.
  • Зона повернення (нечутливості), виражена у відсотках від діапазону уставки (настройки), не повинна бути більше: для: Р1 - 1,5% або 2,5%; Р2 - 2,5%; РЗ - 1,5%.

Вихідний сигнал:

- електричний з параметрами комутації по таблиці 1:

- модифікації, типорозміри і їх відмінні ознаки по таблиці 2:

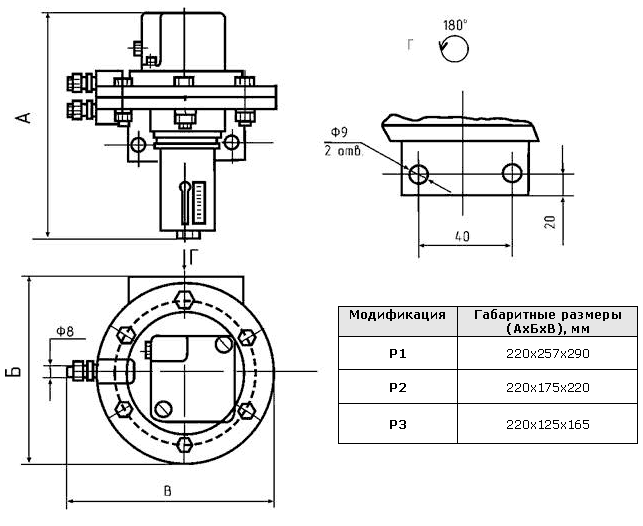

Реле типу Р з габаритними і приєднувальними розмірами:
