Автомат закрытия клапана АЗК-0,63 предназначен для автоматического закрытия поворотных клапанов при падении давлений в газопроводах и воздухопроводах ниже допустимых пределов и выдачи сигнализации.
Климатические условия:
Температура от -45 до +55ºС, относительная влажность до 100% при температуре до 25ºС (исполнение У категории 2 по ГОСТ 15150-69).
Технические характеристики:
- Рабочая среда – сжатый воздух или газ (природный, доменный или коксовый).
- Максимальное статическое давление рабочей среды – 0,063 МПа (0,630 кгс/см2).
- Пределы диапазона настройки давления срабатывания:
– нижний – 200 Па (20 мм вод.ст.);
– верхний – 3000 Па (300 мм вод.ст).
- Параметры сигнализации (при длительном режиме работы):
– номинальный переменный ток частотой 50 Гц при напряжениях:
24 и 40 В - не более 1,6 А
220, 240 и 360 В - не более 0,6 А
– номинальный постоянный ток при напряжениях:
24 и 27 В - не более 0,6 А
110 и 220 В - не более 0,16 А
240 В - не более 0,15 А
- Ход выходного штока – 10 мм.
- Масса – не более 13 кг.
Обозначение автомата АЗК-0,63 при его заказе:
Автомат закрытия клапана АЗК-0,63 ТУ У3.48-00225667-078-95

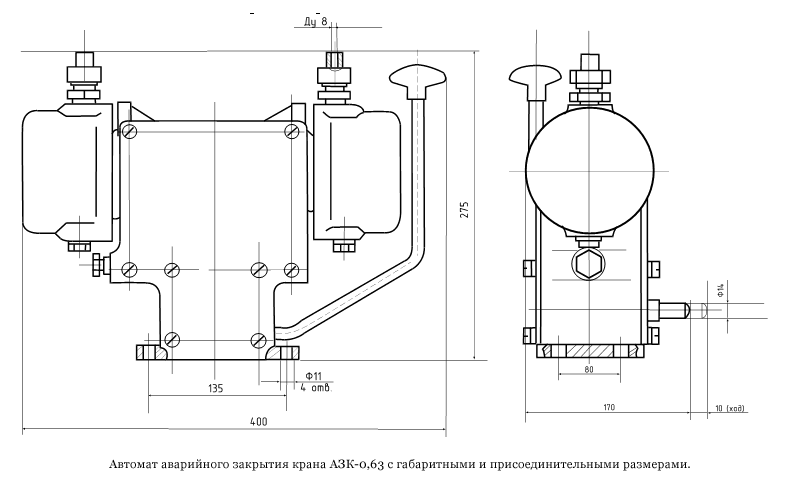

Автомат аварийного закрытия крана АЗК-0,63 с габаритными и присоединительными размерами.
