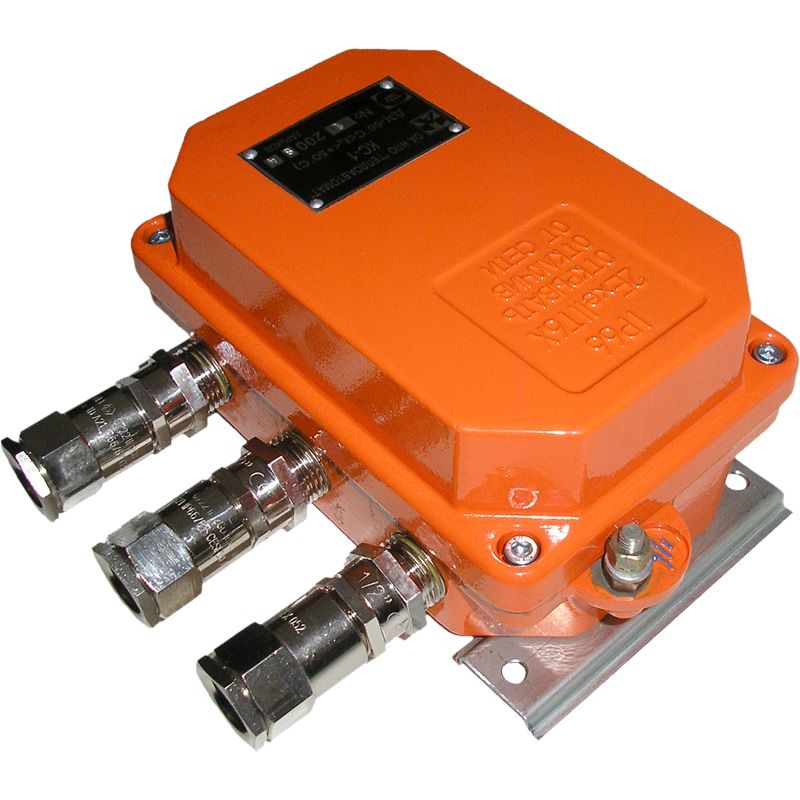

Коробка соединительная КС (далее по тексту – коробка) относится к стационарным устройствам и предназначена для присоединения жил электрических бронированных кабелей в системах автоматики газовой, нефтяной, химической и других отраслей промышленности.
Применение:
В климатических условиях, определяемых исполнением Д3 по ГОСТ 12997-84 (исполнением УХЛ1 по ГОСТ 15150-69), но для работы при температуре от минус 60 ºС до плюс 50 ºС с относительной влажностью 100 % при температуре 25 ºС.
Маркировка степени защита коробки от проникновения внутрь нее струй воды и пыли - IP66 по ГОСТ 14254-96.
Взрывоопасные зоны, согласно маркировке 2ExеIIT6 по ГОСТ 12.2.020-76.
Технические характеристики:
Род электрического тока - постоянный и переменный частотой 50 Гц
Максимальное электрическое напряжение - 380 В
Максимальный электрический ток - 10 А
Кабельные вводы:
- расположение (по заказу) - с указанием номеров по чертежу данного проспекта;
- количество (по заказу) - от 2 до 8;
- количество заглушек в отверстиях корпуса для кабельных вводов (по заказу) - с указанием номера по чертежу данного проспекта *
Клеммы электрические наборные клеммной колодки:
- тип клеммы - проходная винтовая;
- количество (по заказу) - до 20 (при наличии кабельных вводов № 4 и № 8 количество клемм – не более 15)
- количество клемм «земля» (по заказу) - не более 5 из 20 клемм общего количества **
Диапазон диаметров вводимых кабелей:
- по броне - от 8 мм до 17 мм;
- со снятой броней - от 6 мм до 12 мм
Площадь сечения жилы кабеля - не болем 2,5 мм2
Масса - максимальная 2,45 кг.

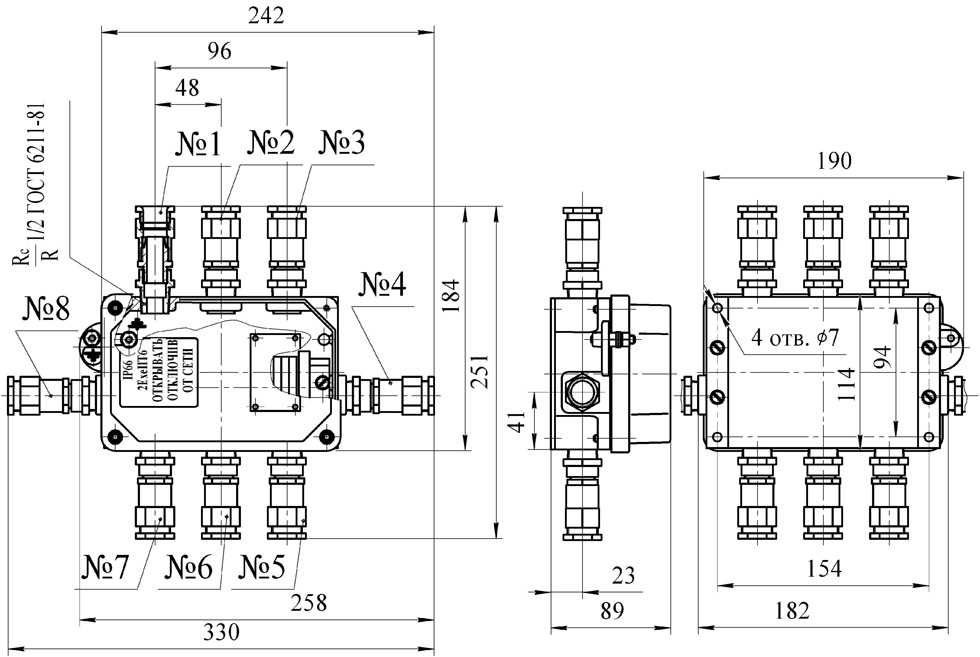

КОРОБКА СОЕДИНИТЕЛЬНАЯ ТИПА КС-1. Чертеж с габаритными и присоединительными размерами:
